Ein wichtiges Missionsziel der Curiosity-Mission besteht in der Beantwortung der Frage, ob auf dem Mars einstmals Bedingungen herrschten, welche theoretisch die Entwicklung von primitiven Lebensformen ermöglichten. Hierfür wird unter anderem das CheMin-Spektrometer eingesetzt.
Ein Beitrag von Ralph-Mirko Richter

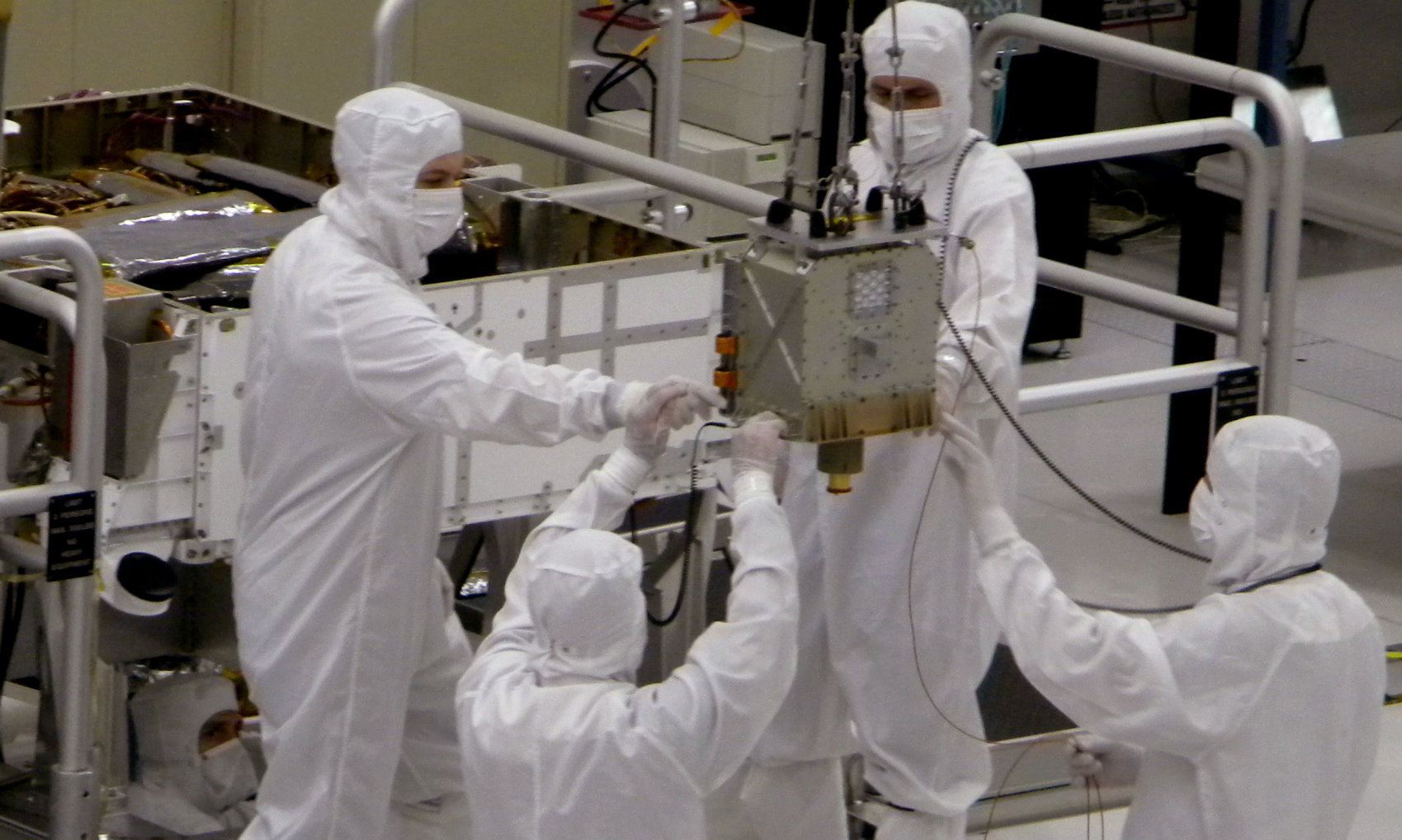

(Bild: NASA, JPL-Caltech)
Bei dem CheMin-Spektrometer (kurz für „Chemistry and Mineralogy“) handelt es sich um ein etwa 25 x 25 x 25 Zentimeter abmessendes Instrument, welches über ein Gesamtgewicht von rund 10 Kilogramm verfügt und im Inneren der Warm Electronics Box (WEB) – der zentralen Grundstruktur des Rovers Curiosity – platziert ist. Das Instrument soll die im Marsboden vorhandenen Minerale identifizieren und zudem deren jeweilige Mengenanteile bestimmen. Durch die Analysen des CheMin wird unter anderem geklärt werden können, ob und im welchem Umfang die untersuchten Bodenproben in der Vergangenheit mit flüssigem Wasser interagiert haben und dabei chemisch verändert wurden. Eine solche und dabei auch über geologisch gesehen längerfristige Zeiträume erfolgende Interaktion ist nach dem bisherigen Kenntnisstand der Wissenschaft für die Entwicklung von Leben unbedingt nötig.
„Minerale geben uns einen Einblick in die Umweltbedingungen, welche bei deren Entstehung geherrscht haben“, so Dr. David F. Blake, der für dieses Instrument verantwortliche Wissenschaftler vom Ames Research Center der NASA in Moffet Field/Kalifornien. Die bei deren Herausbildung vorherrschenden Temperatur- und Druckverhältnisse und die zugrunde liegenden chemischen Bestandteile waren für die Entstehung der Minerale und deren nachfolgenden Erosionen verantwortlich.
Einige der chemischen Bestandteile, welche CheMin nachweisen kann – zum Beispiel Phosphate, Carbonate, Sulfate oder Silicium, können dabei Aufschlüsse über eventuell vorhandene biologische Signaturen liefern. Eine weitere Möglichkeit des Instrumentes besteht in dem unmittelbaren Nachweis von Tonmineralen, für deren Entstehung eine längerfristige Interaktion der Planetenoberfläche des Mars mit Wasser notwendig war.
Das von der Marsoberfläche entweder im Rahmen einer Bohrung mit dem „Powder Acquisition Drill System“ (PADS) – einem am Roboterarm des Rovers befestigten Gesteinsbohrer – oder durch die Aufnahme mit einer kleinen Baggerschaufel von der Marsoberfläche gewonnene Material wird zuerst zu dem „Collection and Handling for Interior Martian Rock Analysis“ (CHIMRA) geleitet. Der CHIMRA-Komplex ist mit zwei Sieben ausgestattet, durch welche Partikel entweder kleiner als 150 Mikrometer oder aber kleiner als ein Millimeter aus einer gewonnenen Bohrprobe herausgefiltert werden können. Diese zuvor gesiebten Proben werden anschließend in verschiedene Probenauffangbehälter weitergeleitet, von wo aus sie zwecks eingehender Untersuchungen an die beiden im Inneren des Rovers befindlichen Analyseinstrumente SAM und CheMin weiter transportiert werden. Hierfür sind diese beiden Instrumente durch jeweils eine kleine Röhre mit der Oberseite der WEB verbunden.

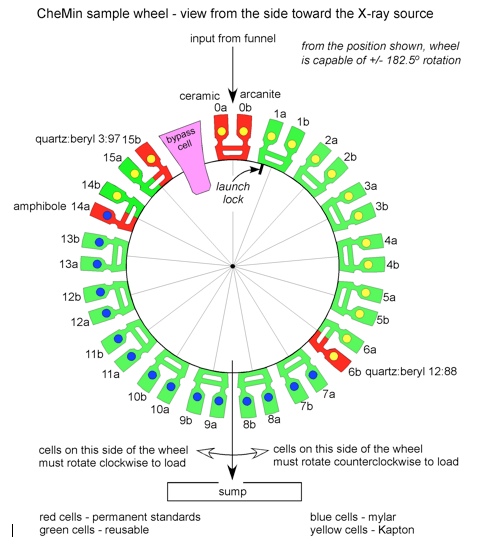

CheMin kann dabei allerdings nur die Proben analysieren, welche über Partikelgrößen von weniger als 150 Mikrometern verfügen. Hierfür verfügt das CheMin-Instrument über 27 wiederbefüllbare, auf einem Drehrad angeordnete Zellen mit einem Durchmesser von jeweils acht Millimetern. Zusätzlich sind noch fünf weitere Zellen vorhanden, welche bereits im Vorfeld der Curiosity-Mission mit verschiedenen, der Kalibrierung des Instrumentes während des Einsatzes auf dem Mars dienenden Referenzmaterialien befüllt wurden.
Zur Analyse einer Probe, welche sich aus bis zu etwa 10 Kubikmillimetern Probenmaterial zusammensetzen kann, wird die betreffende Zelle des CheMin mittels des Drehrades vor einer Röntgenquelle, es handelt sich in diesem Fall um radioaktiv strahlende Kobalt-Isotope – positioniert. Diese Quelle sendet anschließend kolliminierte Röntgenstrahlen aus. Die Strahlung wird dabei durch den Effekt der Bremsstrahlung erzeugt. Die dabei entstehenden Röntgenphotonen werden zu einem Strahl mit etwa 50 Mikrometern Durchmesser gebündelt und anschließend auf die zu untersuchende Probe gelenkt. Nach dem Durchqueren der Probe trifft der Röntgenstrahl auf einen an anderen Ende der Zelle positionierten CCD-Sensor. Dieser Sensor analysiert die Stärke und Brechung der auftreffenden Photonen und fertigt so zweidimensionale Spektren an, deren anschließende Auswertung einen Aufschluss über die chemische Zusammensetzung der untersuchten Proben ermöglichen. Hierbei werden die Effekte der Röntgenbeugung und der Röntgenfluoreszenz genutzt.
Der CCD-Sensor wird in aktiven Modus auf eine Betriebstemperatur von minus 60 Grad Celsius gekühlt, um eine möglichst hohe Messempfindlichkeit zu erreichen. Pro Sekunde werden dabei bis zu 224 Einzelmessungen durchgeführt. Eine vollständige Messung der zu analysierenden Proben, eine so genannter „Major Frame“-Messung, benötigt einen Zeitraum von insgesamt rund 10 Stunden. Dieser Messintervall soll aus Gründen des Energiehaushaltes des Rovers auf normalerweise zwei Marsnächte aufgeteilt werden. Während der Marsnächte wird Curiosity im Normalfall inaktiv sein, wodurch sich während dieser Zeiträume aus energietechnischer Sicht ein größerer Spielraum für solche Messungen ergibt. Außerdem gestaltet sich die Kühlung des CCD-Sensors während der Marsnächte weniger energieintensiv. In Ausnahmefällen – gegeben bei hohen Konzentrationen der nachzuweisenden chemischen Elemente -, so die Erwartungen der am CheMin-Instrument beteiligten Wissenschaftler, können akzeptable Messergebnisse jedoch bereits innerhalb eines einzigen Sols gewonnen werden.
(Bild: NASA, JPL-Caltech)
CheMin sollte in der Lage sein, einzelne Minerale innerhalb einer komplexen chemischen Zusammensetzung nachzuweisen, sobald diese in der untersuchten Probe in einer Konzentration von mehr als drei Prozent auftreten. Sobald die Konzentration einzelner Minerale höher als 12 Prozent ausfällt, gelingt deren Nachweis mit einer Bestimmung des Mengenanteils dabei mit einer Genauigkeit von etwa plus/minus 1,8 Prozent. Das Instrument ist dabei in der Lage, chemische Elemente nachzuweisen, welche eine höhere Ordnungszahl als „12“, also „größer“ als Magnesium im Periodensystem der Elemente aufweisen.
Nach dem Abschluss einer erfolgten Messung wird das zuvor untersuchte Probenmaterial aus den Zellen entfernt und in einen speziellen Auffangbehälter an der Unterseite des CheMin entleert. Eine dauerhafte Lagerung der einzelnen Proben für eine erneute, zu späteren Zeitpunkten unter der Berücksichtigung neuer Erkenntnisse erfolgende Untersuchung, ist dabei nicht vorgesehen. Für die Entleerung wird die jeweilige Zelle gedreht. Das dabei erfolgende Entleeren wird durch zeitgleich erfolgende Vibrationen mechanisch unterstützt. Das Instrument ist so ausgelegt, dass jede der für die Probenanalyse zur Verfügung stehenden 27 Zellen während der 24-monatigen Primärmission des Rovers zwei bis drei Proben aufnehmen und mit der gewünschten Genauigkeit analysieren kann. Das daraus resultierende Ziel des CheMin besteht darin, während dieser Zeitphase mindestens 74 verschiedenen Bodenproben eingehend zu untersuchen. Trotz der mehrfachen Verwendung der verschiedenen Probenzellen soll dabei eine Kontamination der einzelnen Proben von nicht mehr als etwa fünf Prozent hervorgerufen werden.
Für die Entwicklung und den Bau des CheMin-Instrumentes war das Ames Research Center der NASA in Moffet Field/Kalifornien zuständig. Der für den Betrieb des CheMin auf dem Mars und die anschließende Datenauswertung hauptverantwortliche Wissenschaftler ist der an dieser Forschungseinrichtung beschäftigte Dr. David F. Blake. Sein Team setzt sich aus Experten für Mineralogie, Petrologie und Astrobiologie zusammen.
