Am frühen Morgen des 21. Januar 2015 startete auf der Luftwaffenbasis auf Cape Canaveral (CCAFS) in Florida eine Atlas-V-Rakete der United Launch Alliance (ULA) mit dem Kommunikationssatelliten MUOS 3 für die US-Marine (USN) an Bord.
Ein Beitrag von Axel Nantes. Quelle: GD, LM, ULA, USAF, USN.
(Bild: ULA)
Für die ULA war es die erste im Jahr 2015 abgewickelte Mission einer von diesem Anbieterkonsortium betriebenen Trägerrakete vom Typ Altas V. Insgesamt flog eine Rakete des Typs Atlas V damit zum 52. Mal.
MUOS 3 mit einer Startmasse im Bereich von annähernd 7,5 Tonnen wurde von einer Atlas V in 551-Konfiguration – ihrer aktuell stärksten Variante – transportiert. Das bedeutet, dass auf der Zentralstufe mit dem Kerosin mit flüssigem Sauerstoff verbrennenden RD-180-Triebwerk von RD-AMROSS eine Centaur-Oberstufe mit einem Triebwerk aufgesetzt war, seitlich an der Zentralstufe fünf Feststoffbooster von Aerojet angebracht waren und die von der RUAG aus der Schweiz beigesteuerte Nutzlastverkleidung 5 Meter Durchmesser hatte.

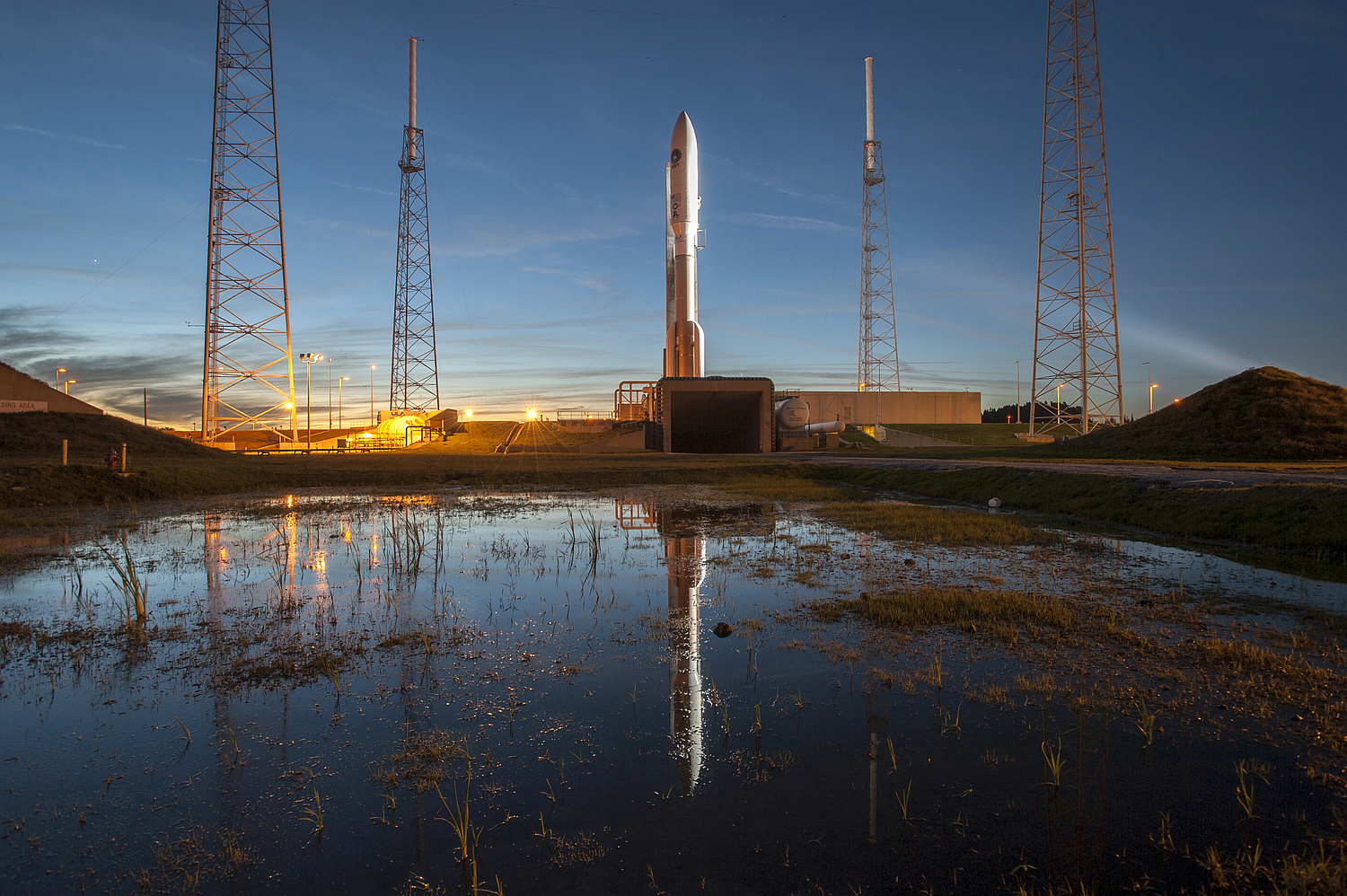

Das Haupttriebwerk der Zentralstufe der Atlas V mit der Seriennummer AV-052 zündete rund 2,7 Sekunden vor dem Abheben von der Startanlage 41 (Space Launch Complex 41, SLC-41) auf Cape Canaveral im US-amerikanischen Bundesstaat Florida.

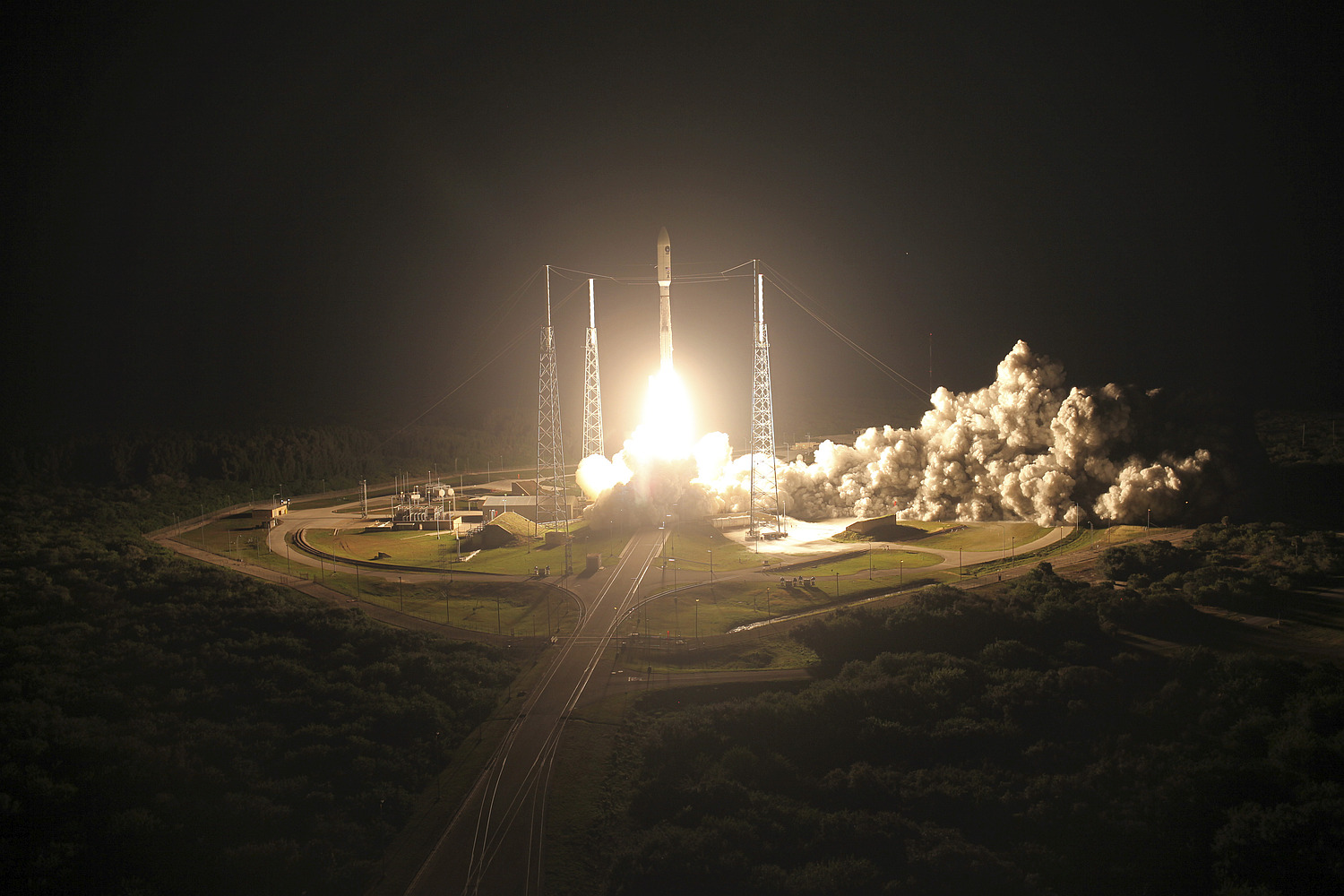

Das tatsächliche Abheben erfolgte dann um 2:04 Uhr MEZ am 21. Januar 2015 (20:04 Uhr Ortszeit am 20. Januar 2015) unmittelbar mit der Zündung der fünf seitlich an der Zentralstufe angebrachten Feststoffbooster. Dabei war rund die Hälfte des 44 Minuten langen Startfensters verstrichen.
(Bild: ULA)
Etwa 3,9 Sekunden nach dem Abheben begann die Rakete, ihre Flugbahn in die erforderliche Richtung zu neigen. Rund 51,2 Sekunden nach dem Abheben passierte die Rakete den Bahnpunkt mit der höchsten dynamischen Druckbelastung (Max-Q).
Rund 90 Sekunden nach Beginn des Fluges waren die Feststoffbooster ausgebrannt. Sie wurden aus Sicherheitsgründen noch einige Sekunden mitgeführt und dann in zwei Chargen rund 2 Minuten nach dem Abheben abgeworfen.

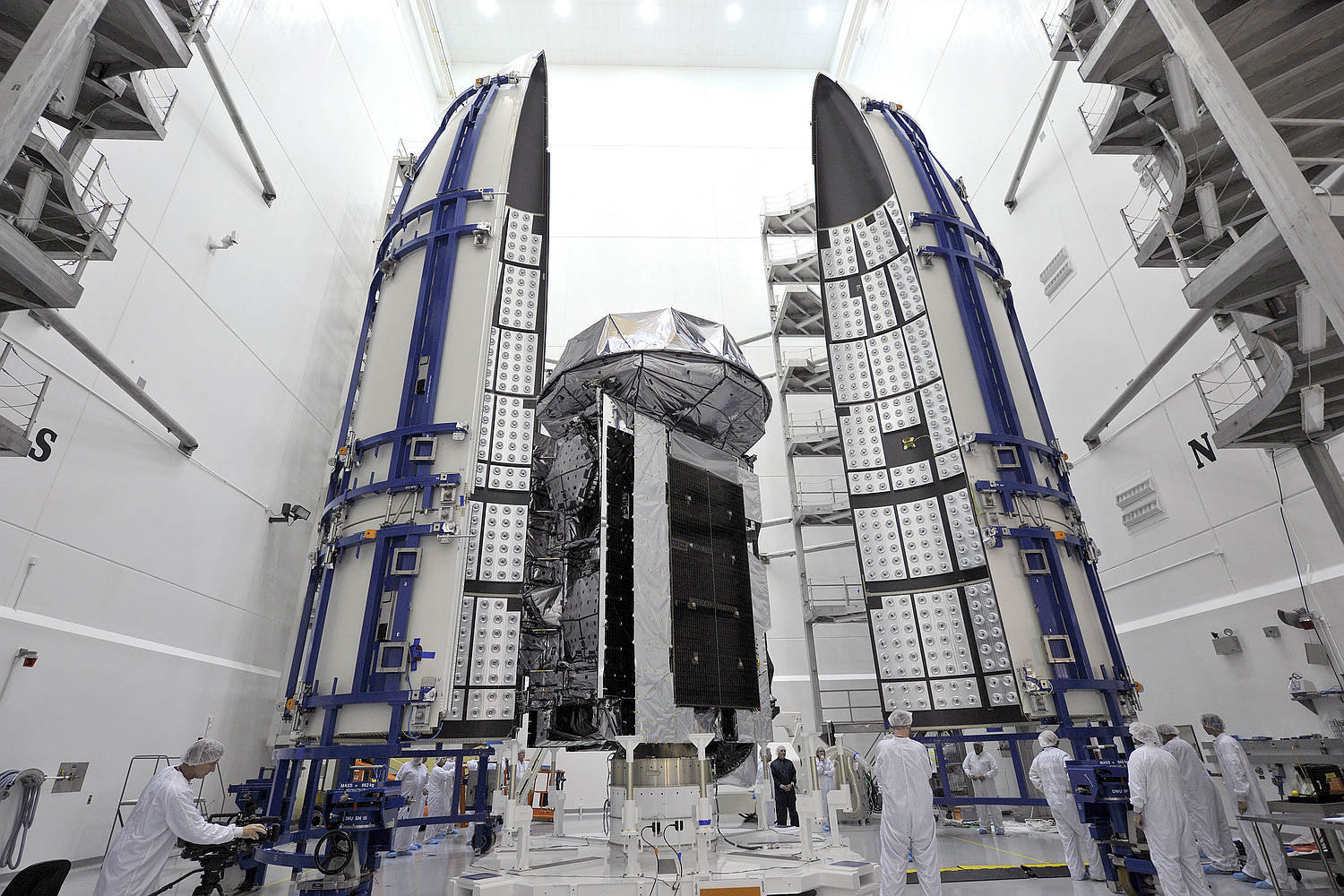

Die Nutzlastverkleidung, die den Satelliten und die Centaur-Oberstufe an der Raketenspitze beim Flug durch die dichten Schichten der Atmosphäre schützte, wurde dann nach etwas dreieinhalb Minuten Flugzeit abgetrennt.
Der BECO für Booster Engine Cutoff genannte Brennschluss der Zentralstufe erfolgte rund vier Minuten und 28 Sekunden nach dem Abheben. Weitere sechs Sekunden später wurde die Zentralstufe abgetrennt.
Eine erste Brennphase des RL10C-1-Triebwerks von Pratt & Whitney Rocketdyne am Heck der Centaur-Oberstufe sorgte anschließend für das Erreichen einer Parkbahn. Die Brennphase dauerte rund sieben Minuten und 47 Sekunden.
(Bild: ULA)
Es folgte eine circa acht Minuten und zwei Sekunden lange Freiflugphase, an deren Ende die zweite Centaur-Brennphase begann. Letztere dauerte rund fünf Minuten und 46 Sekunden und stellte den Einschuss in einen Geosynchronen Transferorbit (GTO) sicher.
Das Apogäum, also der höchste Bahnpunkt, des GTOs wurde nach einer zweiten Freiflugphase von zwei Stunden, 22 Minuten und rund 26 Sekunden durch eine weitere Brennphase angehoben. Diese dauerte etwa vergleichsweise kurze 58 Sekunden.
Zwei Stunden, 53 Minuten und 22 Sekunden nach dem Abheben sowie drei Minuten und 39 Sekunden nach der dritten Centaur-Brennphase war es dann soweit: MUOS 3 wurde erfolgreich auf einer Erdumlaufbahn ausgesetzt.
Die vorgesehene Übergangsbahn war eine mit einem der Erde nächsten Bahnpunkt, einem Perigäum von 3.816,8 Kilometern über der Erde, und einem Apogäum von 35.768,8 Kilometern über der Erde sowie einer Neigung gegen den Erdäquator von 19,11 Grad.
Aus dieser Bahn heraus besorgt MUOS 3 den Flug zu einer Position im Geostationären Orbit (GEO) aus eigener Kraft. Zu diesem Zweck wurde er mit einem 500 Newton starken Zweistofftriebwerk des Typs BT-4 von IHI aus Japan ausgerüstet, das Monomethylhydrazin (MMH) als Treibstoff und eine Mischung von Stickstoffoxiden (MON-3, Stickstofftetroxid mit 3% Stickstoffmonooxid) als Oxidator benutzt.
Eine Arbeitsgruppe unter Leitung des Satellitenherstellers war vom Marine-Satellitenkontrollzentrum (Naval Satellite Operations Center, NAVSOC) auf der Marinebasis Ventura County, Point Mugu, Kalifornien aus bereits in der Lage, Kontakt zu dem neuen Erdtrabanten aufzunehmen. Nach Angaben seines Herstellers reagiert das Raumfahrzeug auf an es übertragene Kommandos.
(Bild: Lockheed Martin)

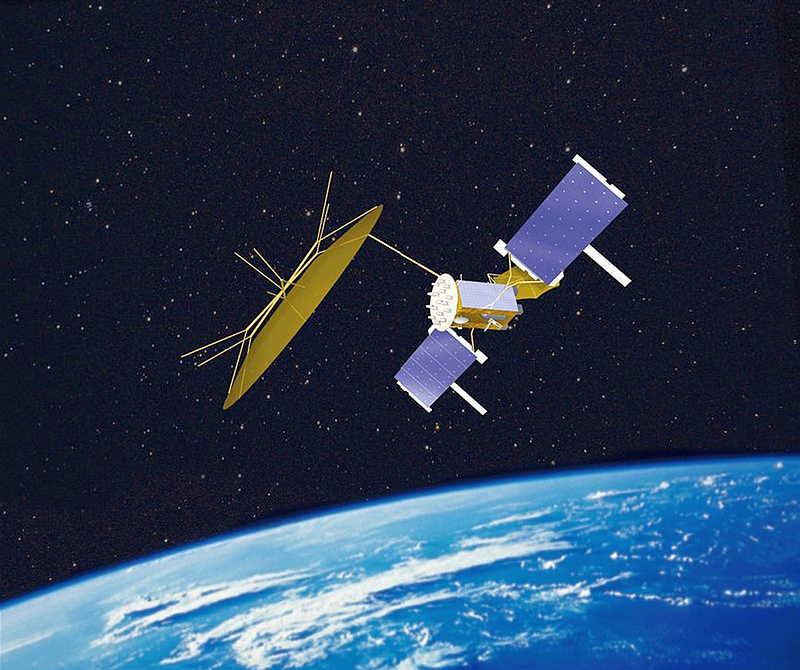

MUOS 3, der ursprünglich als MUOS 4 den Weltraum hätte erreichen sollen, wurde vom US-amerikanischen Luft- und Raumfahrtkonzern Lockheed Martin aus Sunnyvale in Kalifornien auf Basis des Busses A2100 gebaut. Eine UHF-Baugruppe der Kommunikationsnutzlast steuerte Boeing aus El Segundo, Kalifornien, bei. Sie hat eine besondere Bedeutung hinsichtlich der Kompatibilität mit der Vorgänger-Satellitenkonstellation mit der Bezeichnung UFO bzw. UHF-F/O für Ultra High Frequency Follow-On. Nach Angaben der USN ähnelt sie an Bord von UFO 11, dem letzten Satelliten der UFO-Konstellation, eingesetzter Technik.
Die Harris Corporation aus Melbourne, Florida, lieferte die beiden entfaltbaren Antennen mit Gitternetz-Reflektoren. Die größere der Antennen besitzt im betriebsbereiten Zustand einen Durchmesser von rund 18,7 Metern.
Wegen fehlerhafter Lötverbindungen, die im Zuge von Tests mit dem MUOS-Raumfahrzeug Nr. 3 in einer Vakuumkammer an einer UHF-Antenne aufgefallen waren, wurde die Startreihenfolge der einzelnen Raumfahrzeuge der inklusive eines Reservesatelliten insgesamt fünf Satelliten umfassenden Serie verändert.
(Bild: USN)
Das MUOS-Raumfahrzeug Nr. 3 (MUOS SV-3) wird nach aktueller Planung voraussichtlich im August 2015 als MUOS 4 in den Weltraum transportiert werden können.
MUOS steht für Mobile User Objective System und bezeichnet damit auch seine Funktion: Das Satellitennetzwerk ist insbesondere für Sprech- und Hochgeschwindigkeitsdatenverbindungen mobiler Benutzer (der US-Marine) gedacht.
Ist die Konstellation der MUOS-Raumfahrzeuge erst einmal vollständig und sind alle zugehörigen Bodenstationen betriebsbereit, wird die USN mit ihr im Vergleich zur derzeit noch zu nutzenden Konstellation nach aktuellen Angaben der US-Luftwaffe über die mehr als zehnfache Gesamtbandbreite verfügen.
General Dynamics, ein US-amerikanisches Unternehmen, das Aufgaben im Bereich des MUOS-Bodensegments zu erledigen hat, berichtete im Jahre 2013, die MUOS-Konstellation übertreffe die UFO-Konstellation in ihrer Gesamtkapazität um das sechszehnfache.
Sind alle vier im Geostationären Orbit vorgesehenen Regelbetriebspositionen besetzt, stehen nach Angaben von General Dynamics MUOS-Raumfahrzeuge bei 177 Grad West, 100 Grad West, 15,5 Grad West und 75 Grad Ost. Den Reservesatelliten will man bei 72 Grad Ost bereithalten.
MUOS 3 wird katalogisiert mit der NORAD-Nr. 40.374 und als COSPAR-Objekt 2015-002A.
