Raumfahrtexperten der TU Dresden haben gemeinsam mit Forscherinnen und Forschern am Dresdner Fraunhofer-Institut für Werkstoff- und Strahltechnik IWS ein additiv gefertigtes Raketentriebwerk mit Aerospike-Düse für Microlauncher entwickelt. Der skalierte Prototyp aus Metall soll 30 Prozent weniger Treibstoff als konventionelle Triebwerke verbrauchen. Er wird am 12. Februar auf der Hannover Messe Preview und vom 20. bis 24. April 2020 auf der Hannover Messe präsentiert (Halle 16/Stand C18). Eine Information der TU Dresden.
Quelle: TU Dresden.

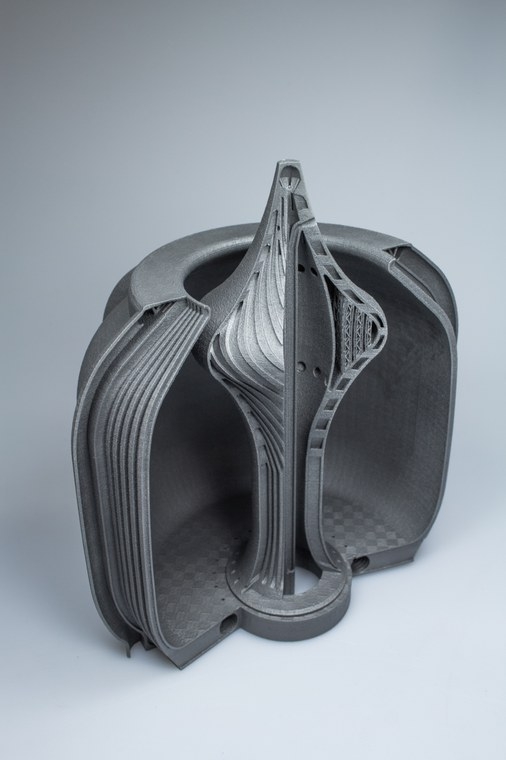

Der Markt mit kleinen Satelliten wird in den kommenden Jahren boomen. Großbritannien plant im Norden Schottlands den ersten Weltraumbahnhof auf europäischem Boden und auch der Bundesverband der Deutschen Industrie BDI hält einen Weltraumbahnhof hierzulande für sinnvoll. Von dort sollen kleine bis mittelgroße Trägerraketen Forschungsinstrumente und kleine Satelliten ins All bringen. Diese Microlauncher sind für eine Nutzlast von bis zu 350 Kilogramm ausgelegt. Eine effiziente Art, diese Microlauncher anzutreiben, sind sogenannte Aerospike-Triebwerke. Diese stellen nicht nur eine erhebliche Massereduktion, sondern auch eine signifikante Treibstoffersparnis in Aussicht. Im Laufe der letzten beiden Jahre hat ein Forscherteam des Instituts für Luft- und Raumfahrttechnik der TU Dresden zusammen mit dem Fraunhofer IWS ein solches Aerospike-Triebwerk entwickelt, gefertigt und getestet. Das Vorhaben wird vom Bundesministerium für Bildung und Forschung BMBF gefördert. Die Besonderheit: Treibstoffinjektor, Brennkammer und Düse werden per Laser Powder Bed Fusion (L-PBF), einem additiven Fertigungsverfahren, Schicht für Schicht hergestellt. Die Düse selbst besteht aus einem stachelförmigen Zentralkörper, über den die Verbrennungsgase beschleunigt werden.
»Die technologische Konzeption der Aerospike-Triebwerke ist erstmals in den 1960er Jahren aufgekommen. Aber nur durch die Freiheiten der Additiven Fertigung und die Einbettung dieser in konventionelle Prozessketten ist es uns möglich, so effiziente Triebwerke überhaupt herzustellen«, sagt Michael Müller, wissenschaftlicher Mitarbeiter am Additive Manufacturing Center Dresden (AMCD), das gemeinsam von der TU Dresden und dem Fraunhofer IWS betrieben wird. Aerospike Rocket Engines versprechen eine Treibstoffeinsparung von etwa 30 Prozent gegenüber konventionellen Raketen.
Darüber hinaus sind sie kompakter als konventionelle Systeme, wodurch die Masse des Gesamtsystems sinkt. »In der Raumfahrt ist jedes eingesparte Gramm Gold wert, da man weniger Treibstoff in den Orbit mitnehmen muss. Je schwerer das Gesamtsystem, desto weniger Nutzlast kann transportiert werden«, erläutert Mirco Riede, Gruppenleiter 3D-Generieren am Fraunhofer IWS und Kollege von Michael Müller. Die Dresdner Aerospike-Düse der TU Dresden und des Fraunhofer IWS passt sich auf dem Weg von der Erde in den Orbit besser an die Druckverhältnisse an. Dadurch ist sie effizienter und benötigt weniger Treibstoff als herkömmliche Triebwerke.
Additiv gefertigte Düse mit konturnaher Kühlung
»Bei der Herstellung der Rakete aus Metall haben wir uns für die Additive Fertigung entschieden, da das Triebwerk eine sehr gute Kühlung und innen liegende Kühlkanäle erfordert. Dieses komplexe regenerative Kühlsystem mit innen liegenden, verschlungenen Strukturen lässt sich konventionell nicht fräsen oder gießen«, so Mirko Riede. Das Pulver wird Schicht für Schicht aufgetragen und anschließend selektiv per Laser aufgeschmolzen. So entsteht nach und nach das Bauteil inklusive der einen Millimeter breiten Kühlkanäle, die der Kontur der Brennkammer folgen. Das Pulver wird nachträglich aus den Kanälen herausgesaugt. Die Anforderungen an das Metall: Es muss bei hohen Temperaturen fest sein und Wärme gut leiten können, um eine optimale Kühlung zu gewährleisten. »In der Brennkammer herrschen Temperaturen von mehreren Tausend Grad Celsius, insofern ist eine aktive Kühlung erforderlich«, erläutert Michael Müller.
In dem Projekt »CFDμSAT«, das im Januar 2020 startete, legen die Wissenschaftler der TU Dresden und des Fraunhofer IWS den Fokus auf das Einspritzsystem, um die Effizienz der Antriebssysteme weiter zu steigern. Assoziierte Partner im Projekt sind die ArianeGroup und die Siemens AG. Die Fertigung der Injektoren stellt besonders hohe Anforderungen an Design und Fertigung. »Man nutzt die Treibstoffe erst zur Kühlung des Triebwerks, sie erwärmen sich und werden dann in die Brennkammer eingebracht. Dabei werden flüssiger Sauerstoff und Ethanol separat zugeführt und über einen Injektor zusammengeführt. Das so entstehende Gasgemisch wird gezündet. Es dehnt sich in der Brennkammer aus, strömt dann durch einen Spalt in der Brennkammer und wird über die Düse entspannt und beschleunigt«, erklärt Müller den Vorgang der Schubentwicklung.
Triebwerk im Heißfeuertest
Auf dem Teststand des Instituts für Luft- und Raumfahrttechnik der TU Dresden testeten die Dresdner Forscher den Prototypen des Aerospike-Triebwerks bereits. Sie erzielten eine Brenndauer von 30 Sekunden. »Das ist ein besonderer Vorgang, denn bislang gibt es noch kaum Tests von Aerospike-Düsen«, sagt Müller. »Wir haben nachgewiesen, dass sich mittels Additiver Fertigung ein funktionierendes Flüssigkeitstriebwerk herstellen lässt.«
Das Projekt ist ein Beispiel für die enge Kooperation der TU Dresden mit außeruniversitären Forschungseinrichtungen im Rahmen des Wissenschaftsverbunds DRESDEN-concept. Im Projekt übernimmt die TU Dresden das Design und die Auslegung des Triebwerks, das Fraunhofer IWS ist im Vorhaben für die Prozesskette verantwortlich:
Im ersten Schritt wurde das Design an den additiven Fertigungsprozess angepasst, anschließend folgte die Auswahl des Materials sowie die Ermittlung der Materialkennwerte. Per Laser Powder Bed Fusion wurde das Triebwerk aus zwei Komponenten gedruckt und an den Funktionsflächen nachbearbeitet. Im Anschluss wurden die Bauteile per Laserstrahlschweißen gefügt und mit zerstörungsfreier Computertomografie auf Fehlstellen und andere Fehler überprüft. Beispielsweise lässt sich so feststellen, ob Kühlkanäle durch versintertes Pulver verstopft sind. Dies zeigt branchenübergreifend, wie AM-Verfahren sinnvoll in bestehende Prozessketten integriert werden können, um Entwicklungen voranzutreiben.
